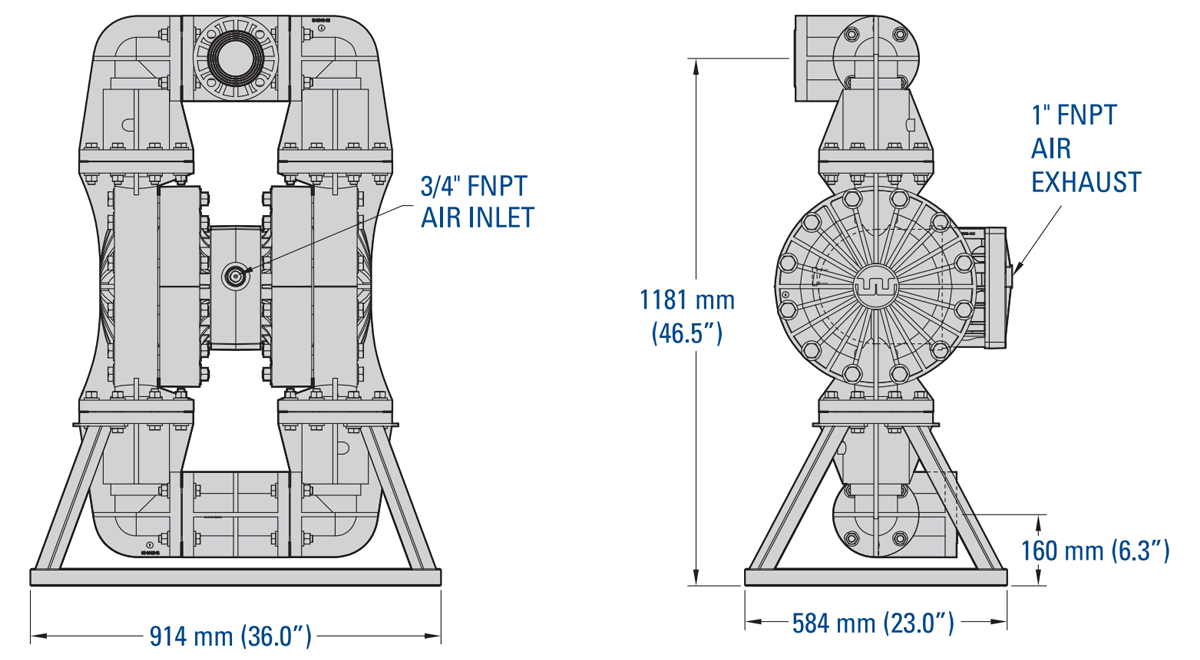

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P1500塑料泵安裝手冊。

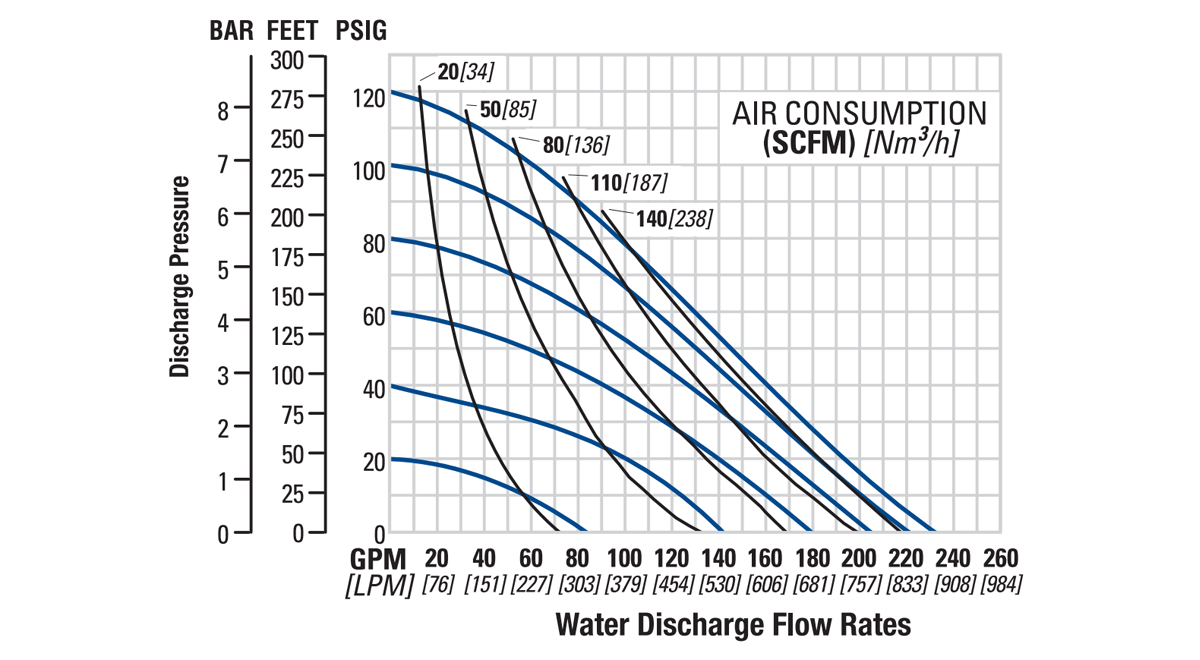

流量曲線–全沖程PFTE隔膜

注意： 其他性能曲線可以參閱P1500塑料泵安裝手冊。

進氣口

• 3/4" FNPT

進料口

• 76 mm (3")

出料口

• 76 mm (3")

連接類型

• DIN/ANSI (法蘭)

最大流量

• 全沖程 PTFE – 878 lpm (232 gpm)
• 短沖程 PTFE – 784 lpm (207 gpm)

最大壓力

• 6.9 bar (100 psi) ，聚丙烯泵
• 8.6 bar (125 psi) ，PVDF泵

最大顆粒尺寸

• 12.7 mm (1/2'')

最大吸升高度

• 全沖程 PTFE – 5.5 m (18.2') 干吸, 8.6 m (28.4') 濕吸
• 短沖程 PTFE – 3.63 m (12') 干吸, 8.6 m (28.4') 濕吸

每沖程排量 ^*

• 全沖程 PTFE – 5.8 L (1.52 gal)
• 短沖程 PTFE – 3.75 L (0.99 gal)
^* 1循環(huán) = 2沖程

接液部件材質

非接液部件材質
