威爾頓螺栓金屬在各種應用中表現出了絕佳的性能和卓越的運行。螺栓結構確保了整個產品的密封，優化的介流體通道少了內摩擦，以最大限度地提高產量和效率（比其他品牌同型號泵高出35%流量）。隔膜使用壽命更長。螺栓泵設計可實現在現有系統下的替換。

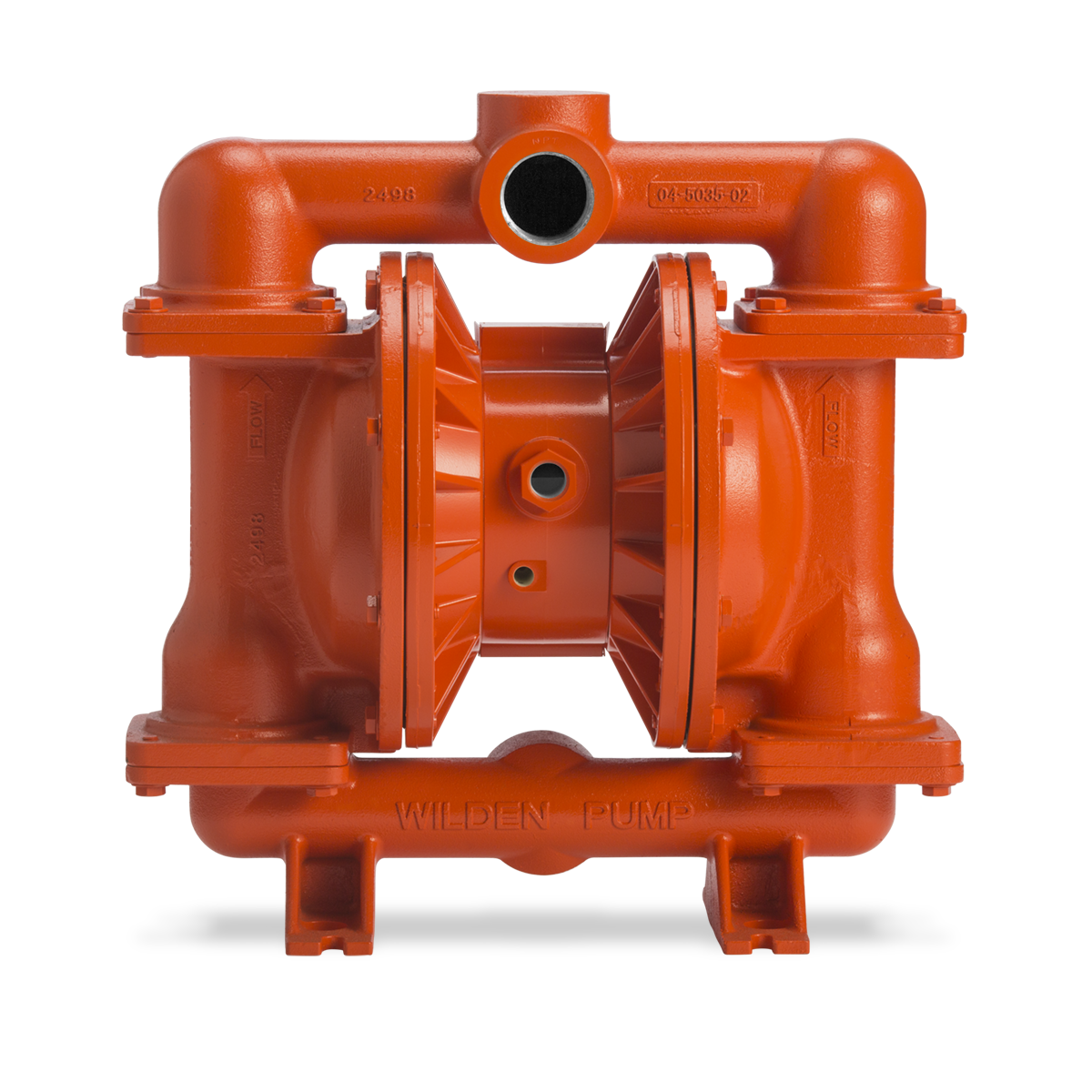

• NPT/ BSPT螺紋連接（P420）

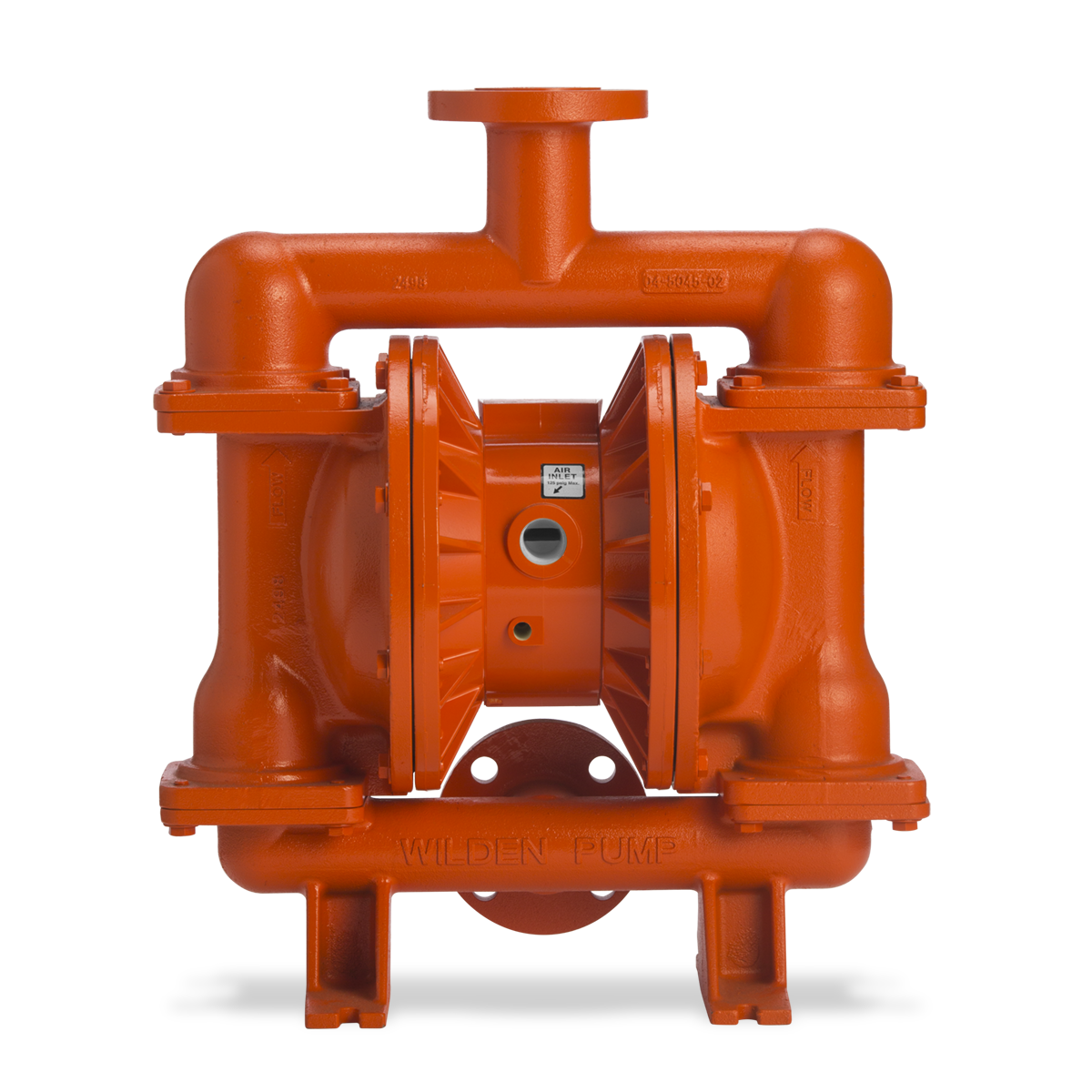

• DIN/ANSI法蘭連接，無需焊接或螺紋連接（P430）

• 最大的化學兼容性
• 便攜、能沉入水中
• 大固體顆粒輸送
• 高吸升高度
• 易于操作和維護
• 進口管道內部可靈活調節
• 增加開/關可靠性
• 最長的維修間隔時間（MTBR）

EOM

宣傳單

宣傳冊

規格表

尺寸圖

3D模型

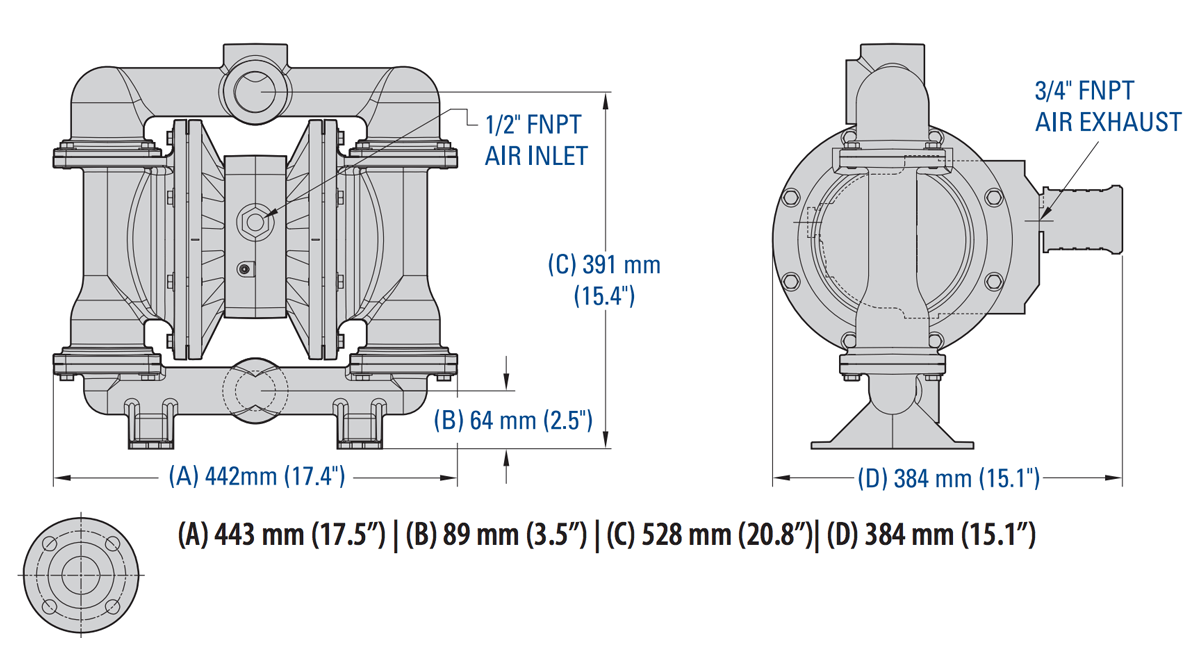

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P420/P430金屬泵安裝手冊。

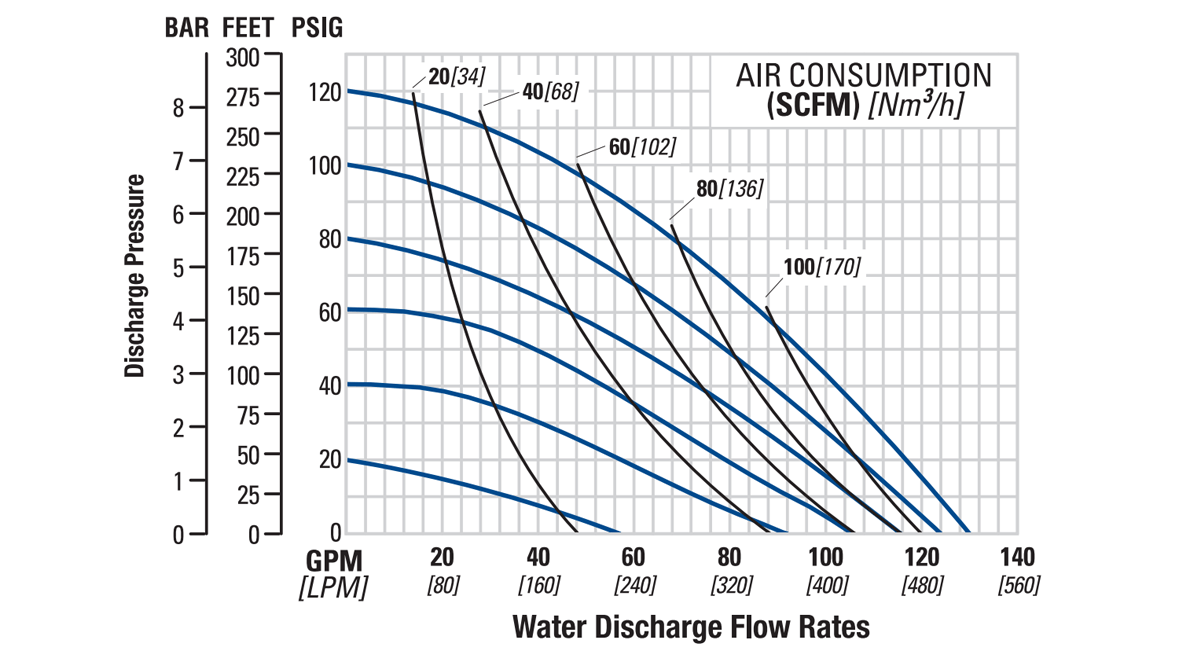

流量曲線– 易安裝（EZ-Install）熱塑性彈性體隔膜

注意： 其他性能曲線可參閱P420/P430金屬泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 38 mm (1-1/2")

出料口

• 38 mm (1-1/2")

連接類型

• NPT/BSPT(螺紋)
• DIN/ANSI (法蘭)

最大流量

• 橡膠– 492 lpm (130 gpm)
• EZ-Install TPE – 492 lpm (130 gpm)
• 全沖程 PTFE – 473 lpm (125 gpm)
• 短沖程 PTFE – 341 lpm (90 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 6.4 mm (1/4")

最大吸升高度

• 橡膠– 5.5 m (18.2') 干吸, 9.0 m (29.5') 濕吸
• EZ-Install TPE – 4.8 m (15.9') 干吸, 9.0 m (29.5') 濕吸
• 全沖程 PTFE – 5.2 m (17.0') 干吸, 9.0 m (29.5') 濕吸
• 短沖程 PTFE – 2.8 m (15.9') 干吸, 9.0 m (29.5') 濕吸

每沖程排量 ^*

• 橡膠– 1.2 L (0.32 gal)
• TPE – 1.2 L (0.32 gal)
• 全沖程 PTFE – 1.1 L (0.28 gal)
• 短沖程 PTFE – 0.53 L (0.14 gal)
^*1循環 = 2沖程

接液部件材質

非接液部件材質
